راهنمای جامع انواع استاد بولت نفت با مهره

مقدمه

استاد بولت (Stud Bolt) یکی از حیاتی‌ترین قطعات اتصال در صنایع نفت، گاز و پتروشیمی ایران است. این قطعه که به ظاهر ساده به نظر می‌رسد، در واقع یک محصول صنعتی پیچیده با فرآیند تولید دقیق و استانداردهای سختگیرانه است که امنیت و کارایی خطوط انتقال سیالات را تضمین می‌کند.

استاد بولت چیست؟

استاد بولت در واقع یک میله تمام رزوه (Full Threaded Rod) است که به همراه دو عدد مهره سنگین شش گوش (Heavy Hex Nut) مورد استفاده قرار می‌گیرد. برخلاف پیچ‌های معمولی، استاد بولت فاقد سر بوده و به همین دلیل به “پیچ بی سر” نیز معروف است.

ویژگی‌های کلیدی:

• تمام طول میله دارای رزوه است
• از دو طرف قابلیت اتصال دارد
• همراه با دو مهره سنگین استفاده می‌شود
• طبق استانداردهای بین‌المللی ASTM تولید می‌شود

انواع گرید‌های استاد بولت در بازار ایران

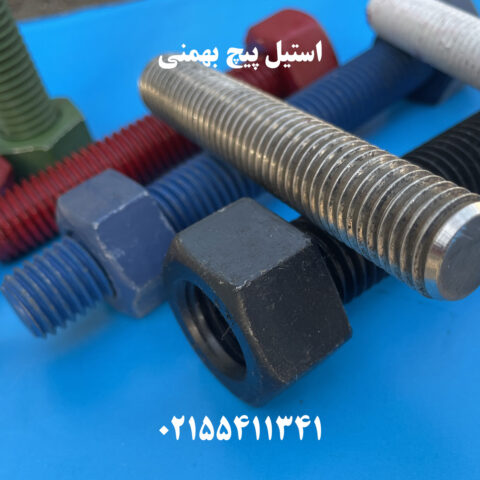

۱. استاد بولت گرید B7 (پرکاربردترین گرید)

مشخصات:

• ساخته شده از فولاد آلیاژی کروم-مولیبدن (Chromium-Molybdenum)
• مقاومت کششی بالا پس از عملیات حرارتی (Quench & Temper)
• محدوده دمایی کاری: تا ۴۵۰ درجه سانتی‌گراد (۸۰۰ درجه فارنهایت)
• مواد اولیه رایج: MO40 و CK45

کاربرد در ایران:

• اتصال فلنج‌های خطوط لوله نفت و گاز
• اتصالات شیرآلات صنعتی
• مخازن تحت فشار
• تاسیسات پالایشگاهی

مهره متناسب: ASTM A194 Grade 2H یا 2HM

مزایا:

• قیمت مناسب‌تر نسبت به گرید B16
• کارایی عالی در اکثر شرایط دمایی صنایع نفت ایران
• در دسترس بودن آسان در بازار داخلی

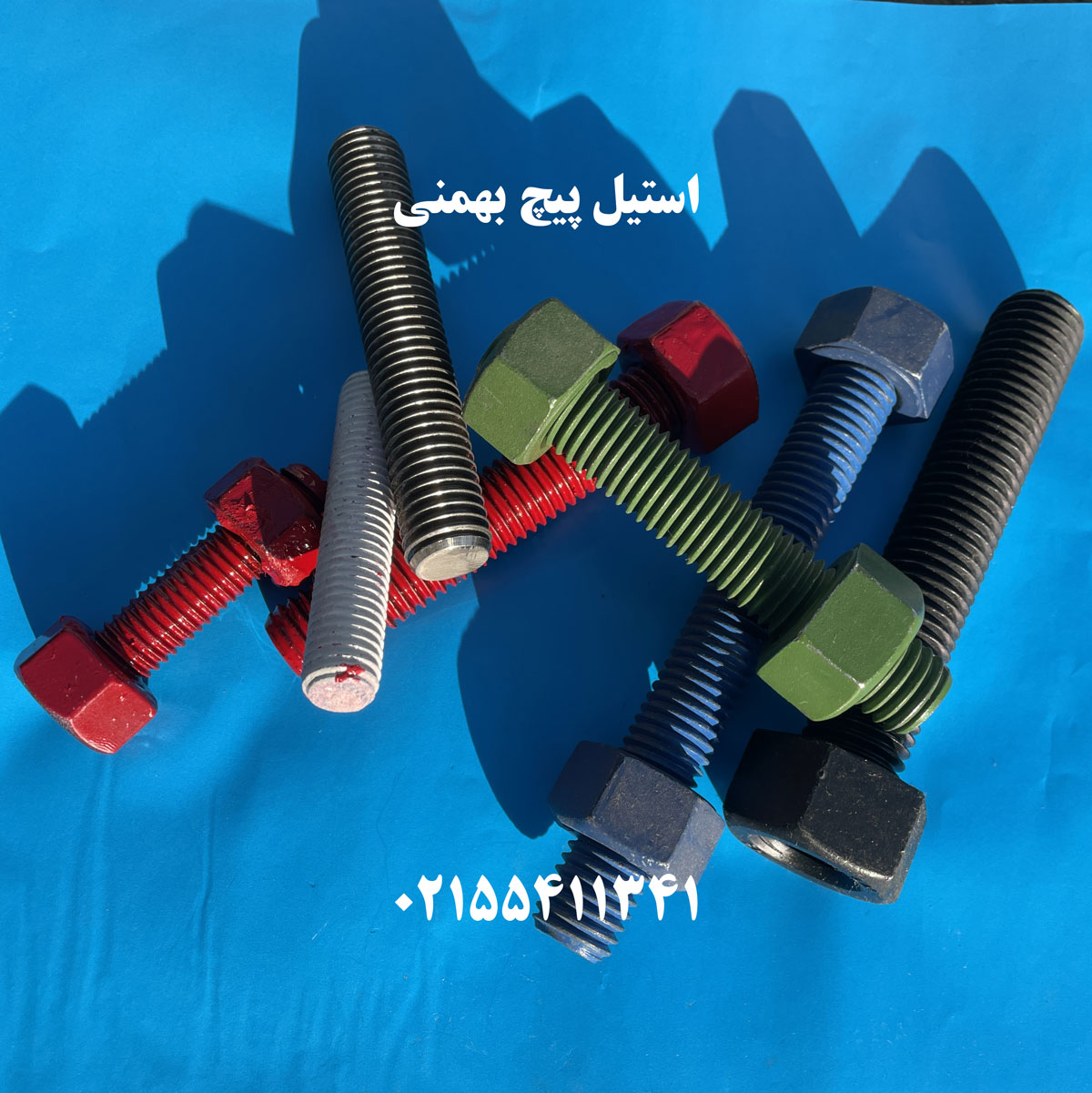

۲. استاد بولت گرید B16 (برای دماهای بالا)

مشخصات:

• ساخته شده از فولاد Chromium-Molybdenum-Vanadium
• محدوده دمایی کاری: بالاتر از ۴۵۰ درجه تا ۵۷۵ درجه سانتی‌گراد (۱۰۰۰ درجه فارنهایت)
• عنصر وانادیوم باعث افزایش مقاومت حرارتی می‌شود
• در دمای بالای ۴۵۰ درجه، ۲.۵ برابر گرید B7 مقاومت دارد

کاربرد ویژه:

• نیروگاه‌های برق و بویلرها
• توربین‌ها و توربوکمپرسورها
• خطوط بخار با دمای بالا
• تجهیزات با دمای کاری بالای ۴۵۰ درجه

مهره متناسب: ASTM A194 Grade 7 یا Grade 4

نکته مهم: این گرید در ایران کمتر تولید می‌شود و بیشتر وارداتی است.

۳. استاد بولت گرید L7 (برای دماهای پایین)

مشخصات:

• خواص شیمیایی و فیزیکی مشابه B7
• طراحی شده برای دماهای پایین تا -۶۵ درجه سانتی‌گراد (-۱۵۰ درجه فارنهایت)
• مقاوم در برابر تردی ناشی از سرما
• دارای تست Charpy Impact در دمای منفی ۱۰۱ درجه سانتی‌گراد

کاربرد:

• تاسیسات LNG (گاز طبیعی مایع)
• مخازن سرمایشی
• خطوط انتقال گاز در مناطق سردسیر
• تاسیسات کرایوژنیک

مهره متناسب: ASTM A194 Grade 4 یا 7

۴. استاد بولت گرید B8 (استنلس استیل ۳۰۴)

مشخصات:

• ساخته شده از استنلس استیل گرید ۳۰۴ (Stainless Steel 304)
• محدوده دمایی: -۲۰۰ تا ۵۷۵ درجه سانتی‌گراد
• حاوی ۸ تا ۱۱ درصد کروم
• مقاوم در برابر رطوبت و خوردگی معمولی
• تا حدودی مغناطیسی است

کاربرد در ایران:

• صنایع آب و فاضلاب
• خطوط لوله استنلس
• محیط‌های مرطوب و خورنده
• اتصالات لوله‌های پلی‌اتیلن

مهره متناسب: ASTM A194 Grade 8 یا 8M

۵. استاد بولت گرید B8M (استنلس استیل ۳۱۶)

مشخصات:

• ساخته شده از استنلس استیل گرید ۳۱۶ (Stainless Steel 316)
• حاوی عنصر مولیبدنیوم (۲-۳٪)
• مقاومت بسیار بالا در برابر اسید‌های رقیق و کلرید‌ها
• غیرمغناطیسی (نگیر)
• مقاوم در برابر آب دریا

کاربرد ویژه:

• سکوهای نفتی و صنایع فراساحل
• محیط‌های دارای کلرید و آب شور
• خطوط انتقال مواد شیمیایی خورنده
• مناطق ساحلی جنوب ایران

مهره متناسب: ASTM A194 Grade 8M

انواع پوشش‌های استاد بولت در بازار ایران

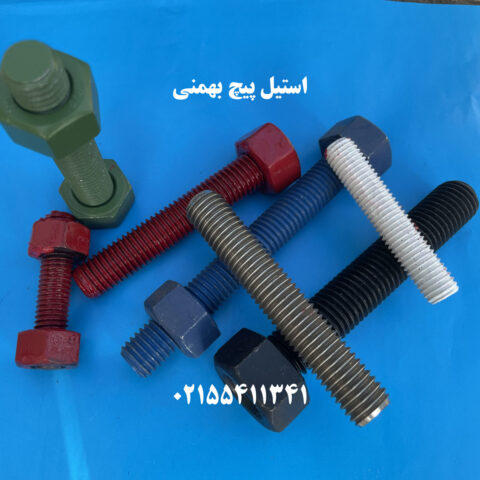

۱. پوشش تفلون (PTFE – Teflon)

ویژگی‌ها:

• محبوب‌ترین پوشش در صنایع نفت ایران
• ضریب اصطکاک بسیار پایین
• مقاومت عالی در برابر خوردگی
• سهولت در باز و بست (از گیر کردن جلوگیری می‌کند)
• معمولاً به رنگ خاکستری یا سبز

مزایا:

• دوام بالا در محیط‌های خورنده
• کاهش تورک (Torque) مورد نیاز برای بست
• امکان باز و بست مکرر
• جلوگیری از Galling (چسبیدگی رزوه‌ها)

کاربرد: خطوط نفت و گاز، پالایشگاه‌ها، پتروشیمی‌ها

قیمت: بالاتر از سایر پوشش‌ها اما به صرفه در بلندمدت

۲. پوشش داکرومات (Dacromet)

ویژگی‌ها:

• پوشش فلزی بدون کادمیوم
• ضخامت کم (۴-۸ میکرون)
• مقاومت خوردگی بالا
• دمای پخت: حدود ۲۷۰ درجه سانتی‌گراد
• عدم نیاز به oversizing در زمان مونتاژ

مزایا:

• مقاومت خوردگی عالی
• قیمت متوسط
• کاربردپذیری مناسب
• محیط‌زیست دوست‌تر از کادمیوم

کاربرد: استاندارد در بسیاری از پروژه‌های نفتی ایران

۳. گالوانیزه گرم (Hot-Dip Galvanized)

هشدار مهم: بر اساس استاندارد ASTM، آبکاری گالوانیزه گرم مذابی برای استاد بولت‌های با گرید بالا (B7 و بالاتر) توصیه نمی‌شودچون:

• خطر ایجاد ترک‌های هیدروژنی (Hydrogen Embrittlement)
• کاهش استحکام
• امکان شکست ناگهانی

استفاده محدود: فقط برای گریدهای پایین و کاربردهای غیرحیاتی

۴. گالوانیزه سرد (Cold Galvanized)

ویژگی‌ها:

• پوشش روی
• مقاومت خوردگی متوسط
• قیمت پایین

کاربرد: پروژه‌های با بودجه محدود و شرایط محیطی ملایم

۵. پوشش کادمیوم (Cadmium Plating)

ویژگی‌ها:

• مقاومت خوردگی عالی
• کاربرد در صنایع هوافضا و نظامی
• زرد رنگ

محدودیت: به دلیل سمی بودن، استفاده آن در حال کاهش است

۶. بدون پوشش (Black Finish)

ویژگی‌ها:

• Black Oxide یا روغن‌کاری ساده
• قیمت پایین
• مقاومت خوردگی ضعیف

کاربرد: فقط برای محیط‌های خشک و کنترل شده

استانداردهای کلیدی

برای میله (Stud):

• ASTM A193: رایج‌ترین استاندارد برای استاد بولت‌های فولادی
• ASTM A320: برای دماهای پایین (گرید L7)
• ASTM A453: برای آلیاژهای خاص
• ASME B16.5: محاسبه طول استاد بولت
• ASME B1.1: استاندارد رزوه اینچی (UN, UNC, UNF)

برای مهره (Nut):

• ASTM A194: استاندارد اصلی مهره‌های سنگین
• ASME B18.2.2: ابعاد مهره‌های شش گوش

جدول تطبیق استاد بولت و مهره:

گرید استاد بولت	گرید مهره مناسب	دمای کاری
B7	2H, 2HM	تا ۴۵۰°C
B16	4, 7	۴۵۰-۵۷۵°C
L7	4, 7	-۶۵°C تا عادی
B8	8	-۲۰۰ تا ۵۷۵°C
B8M	8M	-۲۰۰ تا ۵۷۵°C

نحوه محاسبه طول استاد بولت

طول استاد بولت بر اساس استاندارد ASME B16.5 محاسبه می‌شود:

فرمول:

طول کل = ضخامت فلنج اول + ضخامت فلنج دوم + ضخامت گسکت + ارتفاع دو مهره + ۲ × واشر + پخ دو سر + طول اضافی برای نصب

نکته مهم: طول در استاد بولت‌های اینچی از اولین رزوه تا آخرین رزوه (بدون پخ) اندازه‌گیری می‌شود.

طول بیرون آمدگی استاندارد: حداقل ۲ برابر گام رزوه (Thread Pitch) باید از مهره بیرون بیاید.

معیارهای انتخاب استاد بولت مناسب

۱. دمای کاری

• کمتر از ۴۵۰°C: B7
• ۴۵۰-۵۷۵°C: B16
• زیر صفر تا -۶۵°C: L7
• محیط‌های مرطوب: B8 یا B8M

۲. فشار کاری

• فشار کلاس فلنج را بررسی کنید
• برای فشارهای بالا از گرید B7 یا بالاتر استفاده کنید
• به راهنمای ASME B16.5 مراجعه کنید

۳. محیط کاری

• محیط خورنده: B8M با پوشش تفلون
• محیط ساحلی/دریایی: B8M
• محیط معمولی: B7 با داکرومات یا تفلون
• محیط سرد: L7

۴. نوع سیال

• نفت خام: B7 با تفلون
• گاز طبیعی: B7 یا L7 (در زمستان)
• مواد شیمیایی: B8M
• بخار: B7 یا B16 (بسته به دما)

نکات مهم برای خریداران در بازار ایران

۱. بررسی اصالت محصول

• علائم گرید: روی یک سر استاد بولت (قطر بالای ۳/۸ اینچ) علائم گرید و سازنده حک شده است
• گواهی MTR: همیشه گواهی تست مواد (Material Test Report) را درخواست کنید
• رنگ‌کد: برخی گریدها با رنگ مشخص می‌شوند

۲. تامین‌کنندگان معتبر

در ایران تولیدکنندگان و واردکنندگان معتبر استاد بولت عبارتند از:

• شرکت‌های تولیدکننده داخلی با مجوز وزارت نفت
• نمایندگی‌های رسمی برندهای خارجی
• شرکت‌های تامین‌کننده پروژه‌های نفتی بزرگ

توصیه: همیشه از تامین‌کنندگانی خرید کنید که:

• گواهی ISO 9001 دارند
• تضمین اصالت محصول می‌دهند
• پشتیبانی فنی ارائه می‌دهند
• MTR و گواهی‌های استاندارد ارائه می‌دهند

۳. قیمت‌گذاری در بازار ایران

عوامل موثر بر قیمت:

• گرید (B16 گران‌تر از B7)
• نوع پوشش (تفلون گران‌ترین)
• قطر و طول
• کیفیت و برند
• حجم سفارش
• نوسانات ارز

نکته: قیمت‌های بسیار پایین نشانه کیفیت پایین یا عدم تطابق با استاندارد است.

۴. انبارداری و نگهداری

حمل و نقل:

• استاد بولت‌های تفلونی بسیار حساس هستند
• در جعبه‌های مناسب و ثابت حمل شوند
• از خم شدن و آسیب رزوه جلوگیری شود

انبارداری:

• محیط خشک و تهویه شده
• دمای کنترل شده
• جدا از مواد خورنده
• دسته‌بندی بر اساس گرید و سایز

کاربردهای خاص در صنایع ایران

۱. پالایشگاه‌ها

• استاد بولت B7 با تفلون برای اتصالات عمومی
• گرید B16 برای واحدهای Cracking و Reforming
• گرید B8M برای واحدهای تصفیه گاز

۲. پتروشیمی‌ها

• ترکیبی از B7 و B8 بسته به محیط
• استفاده گسترده از پوشش داکرومات
• در واحدهای اتیلن و پروپیلن: B16

۳. خطوط انتقال نفت و گاز

• گرید B7 برای اتصالات فلنج خطوط لوله
• در مناطق سردسیر: L7
• در مناطق ساحلی جنوب: B8M

۴. صنایع فراساحل (Offshore)

• حتماً استنلس استیل B8M
• پوشش‌های ویژه ضد خوردگی
• بازرسی و تعویض دوره‌ای

مشکلات رایج و راه‌حل‌ها

۱. Galling (چسبیدگی رزوه‌ها)

علت: اصطکاک زیاد بین مهره و استاد بولت راه‌حل:

• استفاده از پوشش تفلون
• روان‌کاری مناسب
• تورک صحیح

۲. خوردگی

علت: محیط خورنده، پوشش نامناسب راه‌حل:

• انتخاب گرید مناسب (B8M برای محیط خورنده)
• پوشش مناسب
• بازرسی دوره‌ای

۳. شکست ناگهانی

علت: انتخاب گرید نامناسب، تورک بیش از حد، ترک‌های هیدروژنی راه‌حل:

• انتخاب صحیح گرید
• استفاده از کلید تورک
• اجتناب از گالوانیزه گرم برای گریدهای بالا

۴. باز نشدن پس از مدت‌ها

علت: خوردگی، گیر کردن رزوه‌ها راه‌حل:

• استفاده از پوشش تفلون
• تعویض دوره‌ای
• روان‌کاری هنگام نصب

چک‌لیست خرید استاد بولت

✅ قبل از سفارش:

• [ ] محاسبه دقیق قطر و طول مورد نیاز
• [ ] تعیین گرید بر اساس دما، فشار و محیط
• [ ] تعیین نوع پوشش مناسب
• [ ] انتخاب مهره و واشر متناسب
• [ ] درخواست نمونه و بررسی کیفیت

✅ هنگام خرید:

• [ ] بررسی علائم گرید روی استاد بولت
• [ ] دریافت MTR و گواهی استاندارد
• [ ] بررسی یکنواختی رزوه‌ها
• [ ] بررسی نوع و کیفیت پوشش
• [ ] تست عملکرد روی نمونه

✅ پس از خرید:

• [ ] بازرسی کامل هنگام تحویل
• [ ] ذخیره‌سازی صحیح
• [ ] ثبت مشخصات برای پیگیری
• [ ] آموزش کارکنان برای نصب صحیح

نتیجه‌گیری

انتخاب صحیح استاد بولت و مهره متناسب آن، یکی از مهم‌ترین تصمیمات در پروژه‌های صنایع نفت، گاز و پتروشیمی است. با توجه به شرایط سخت کاری در ایران (دماهای بالا در تابستان، محیط‌های خورنده در جنوب، سرمای شدید در زمستان)، انتخاب گرید، پوشش و تامین‌کننده مناسب می‌تواند:

• هزینه‌های نگهداری را کاهش دهد
• طول عمر تجهیزات را افزایش دهد
• ایمنی تاسیسات را تضمین کند
• از توقفات اضطراری جلوگیری کند

توصیه نهایی: همیشه مشاوره با مهندسان متخصص و تامین‌کنندگان معتبر را جدی بگیرید. صرفه‌جویی در هزینه اولیه خرید می‌تواند منجر به ضررهای هنگفت در آینده شود.

---

منابع:

• استانداردهای ASTM A193, A194, A320
• استاندارد ASME B16.5
• تجربیات عملی صنایع نفت و پتروشیمی ایران
• راهنماهای فنی تولیدکنندگان معتبر بین‌المللی
